特點
- 適用於高硬度、高強度工件之設計並結合強而有力的機台，專門用於高速與重切削加工。
- 米漢納一體成型鑄件，經過退火研磨加工處理，嚴格加肋以達到減震能力，確保機器之加工精密度及穩定性
- 刀臂式自動換刀系統，直結式主軸
- 高剛性、高荷重滾柱型線軌，達到高速重切削要求
- 高跨距、高剛性，一體成型鑄件設計，加強切削能力於不同工件之加工
- 一體成型鑄造、前置式排屑裝置，易於排屑
規格

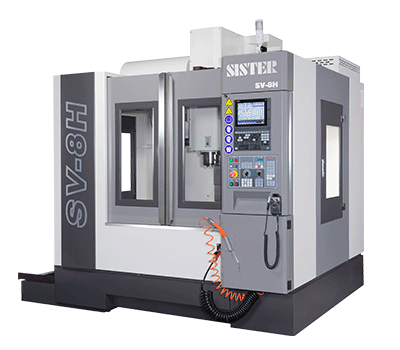

| 型號 | SV8H | |
|---|---|---|
| 控制器 | Mitsubishi/Fanuc | |
| 軸向馬達 | ||
| X軸伺服馬達 | KW | 3/(3.5 opt.) |
| Y軸伺服馬達 | KW | 3/(3.5 opt.) |
| Z軸伺服馬達 | KW | 3.5 |
| 主軸 | ||
| 主軸馬達 | KW/HP | 7.5/11(11/15) |
| 主軸錐孔 | - | BT40(BBT40選配) |
| 主軸型式 | - | 直結式/內藏式 |
| 主軸轉速 | - | 10000/(12000,15000,30000選配) |
| 工作台 | ||
| 工作台尺寸 | mm | 950*500 |
| T型槽(寬度X槽數X間距) | mm | 18*4*120 |
| 工作台最大負重 | kg | 500 |
| 行程 | ||
| X/Y/Z軸行程 | mm | 850/500/550 |
| 主軸鼻端至工作台面距離 | mm | 120-670 |
| 軸心至機柱前面距離 | mm | 595 |
| 線性滑軌型式(X.Y.Z) | mm | 30/30/35(滾柱式) |
| 冷卻 / 潤滑方式 | - | 油冷卻/油脂潤滑 |
| 進給 | ||
| 快速進給 X / Y / Z | m/min | 30/30/24 |
| 切削進給 | mm/min | 1-10000 |
| 最小進給量 | mm | 0.001 |
| A.T.C.系統 | ||
| 最大刀具長度 | mm | 300 |
| 最大刀具直徑 (鄰刀空) | mm | ø77/(127) |
| 最大刀具重 | kg | 7 |
| 選刀方式 | - | Random |
| 刀具容量 | capacity | 24 |
| 其他 | ||
| 切削油箱容量 | L | 250 |
| 氣壓壓力需求 | kg/cm2 | 6 |
| 切削泵浦 | HP | 3/4 |
| 中央出水 | - | 290Psi (20Bar) |
| 機器尺寸 | ||
| 機器重量 | kg | 5500 |
| 機器佔地空間 | mm | 2900*2400 |
| 需求電力 | KVA | 25 |
*Specifications are subject to change without prior notice.
機器特點
配件
標準配件
- 熱交換器。
- 移動式手動脈波產生器。
- 全密閉式護罩&全密頂罩。
- FTP&RS-232介面&USB(Intek)。
- 自動斷電功能。
- 警示燈。
- 自動潤滑裝置。
- 工作燈。
- 三軸伸縮護蓋。
- 螺旋式捲屑機。
- 坎入式控制面板。
- 主軸油冷機。
- 底座後沖屑裝置。
- 剛性攻牙。
- 風槍/水槍。
- 工具及工具箱。
特殊配件
- 自動刀長量測裝置。
- 履帶式切屑輸送器及切屑車。
- 第四軸，第五軸。
- 主軸中央出水附過濾器。
- 光學尺。
- 30、32、40刀凸輪式換刀系統。
